Arquitectura típica de tres niveles de un BMS para plantas de almacenamiento de energía

Un BMS suele adoptar una arquitectura de tres niveles (control esclavo, control maestro y control maestro) para lograr una gestión y un control jerárquicos desde los módulos de batería hasta los clústeres y las pilas. A continuación, se describe brevemente la arquitectura de tres niveles de un sistema BMS.

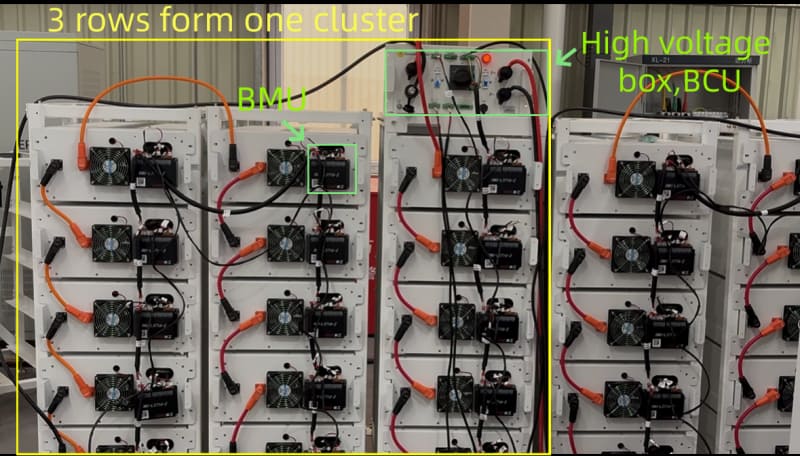

Nivel 1: La Unidad de Gestión de Batería (control esclavo), comúnmente llamada BMU (Unidad de Gestión de Batería). Debido a la falta de un nombre estricto y estandarizado, algunos fabricantes también la denominan ESBMM (Batería de almacenamiento de energía Módulo de Gestión) o la CSU (Unidad de Supervisión de Celdas). Este nivel recopila principalmente datos de voltaje y temperatura de las celdas de la batería y es responsable de ejecutar las estrategias de balanceo de la batería. Esta información se comunica al segundo nivel mediante un enlace de comunicación, generalmente mediante comunicación CAN o en cadena.

Nivel 2: Unidad de gestión del grupo de baterías (control maestro), comúnmente conocida como BCU (Unidad de gestión del grupo de baterías) o ESBCM (Módulo del grupo de baterías de almacenamiento de energía). Las funciones principales de este nivel incluyen la recopilación de información sobre el voltaje, la corriente y el aislamiento del grupo de baterías, el control... paquete de baterías Contactores de protección, que recopilan información de la BMU de primer nivel y estiman el estado de carga (SOC) de la batería. Esta información se comunica al tercer nivel mediante un enlace de comunicación, generalmente mediante CAN o Ethernet.

El tercer nivel: el host de gestión del sistema BMS o unidad de gestión de pila (control maestro), comúnmente denominada BSU (unidad de gestión de pila de batería), ESMU (Sistema energético Unidad de Gestión de Baterías (BSU), BAMS (Sistema de Gestión de Conjuntos de Baterías) o BAU (Unidad de Conjuntos de Baterías). Las funciones principales de este nivel incluyen la recopilación, el almacenamiento y la visualización de la información transmitida por la BCU de segundo nivel. También proporciona alarmas en tiempo real, el control del interruptor principal y la retroalimentación de contactos. Asimismo, proporciona comunicación en tiempo real con el PCS, el EMS y los sistemas de monitorización in situ. La BSU también transmite y controla de forma transparente la información de equipos dinámicos y ambientales, como los sistemas de aire acondicionado y protección contra incendios. La BSU se comunica habitualmente con el EMS mediante Ethernet y con el PCS mediante RS485 o CAN.
