Proyecto de almacenamiento de energía de 500 kW + 2,4 MWh exportado a Ucrania

Recientemente, un cliente ucraniano se asoció con Greensun en un proyecto de sistema de almacenamiento de energía, firmando un contrato para un sistema de almacenamiento de energía de 500 kW + 2,4 MWh. Este proyecto está diseñado principalmente para la reducción de picos de demanda y el relleno de valles en aplicaciones industriales y comerciales.

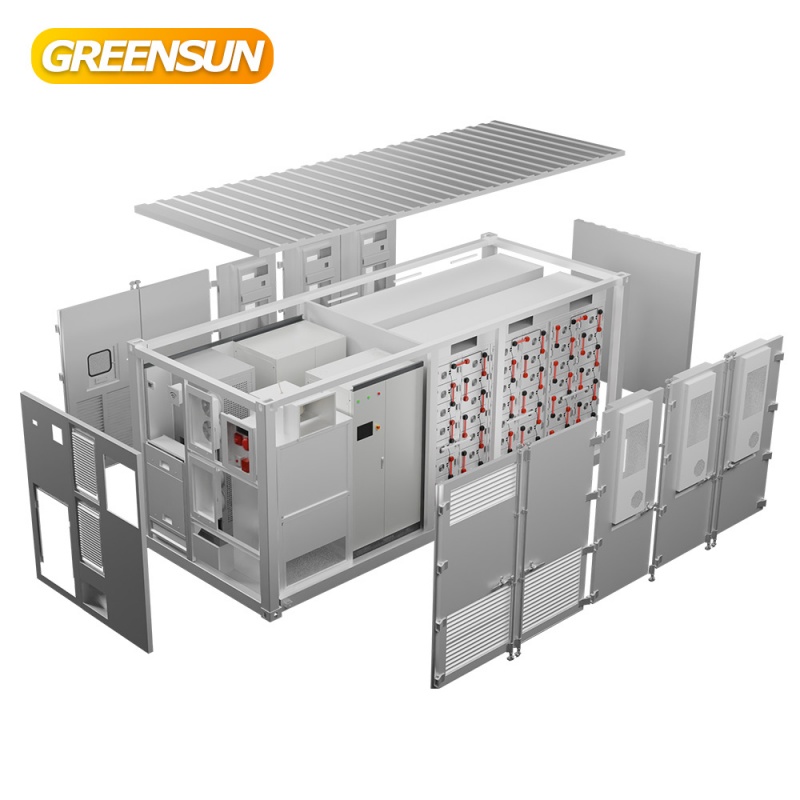

El sistema de almacenamiento de energía es una unidad de almacenamiento de energía del lado de CC con una capacidad nominal de 2,4 MWh, que requiere un convertidor de almacenamiento de energía (PCS) externo de 500 kW para formar un sistema completo. central eléctrica de almacenamiento de energía.

Como unidad de almacenamiento de energía altamente integrada, los parámetros de rendimiento general del sistema son los siguientes:

1. Capacidad nominal de almacenamiento de energía: 2,4 MWh. Esto significa que, en condiciones ideales, el sistema puede almacenar y liberar 2,4 MWh de energía eléctrica a su potencia nominal.

2. Potencia nominal del PCS correspondiente: 500 kW. Este es un dispositivo externo clave, responsable de la conversión bidireccional entre CC y CA, lo que determina la capacidad de carga y descarga instantánea del sistema.

3. Rango de voltaje nominal de CC del sistema: 648 V ~ 864 V CC. Este es el rango de voltaje de operación para el lado de CC del sistema. El PCS debe funcionar eficientemente dentro de este rango de voltaje.

4.Número de grupos de baterías: 10 grupos. El sistema consta de 10 grupos de baterías relativamente independientes conectados en paralelo. Este diseño facilita la gestión y el mantenimiento del sistema, y ​​mejora su fiabilidad.

La caja de alta tensión, como capa intermedia del sistema, controla directamente los relés de potencia y recopila datos de corriente y tensión total. Internamente, incluye interruptores automáticos, relés de protección, módulos de adquisición de tensión y corriente, fusibles y otras medidas de seguridad.

1. Tiene tres niveles de protección: relés, fusibles y disyuntores de CC, y también cuenta con detección de adhesión de relés.

2. Tiene un circuito de precarga.

3. Cuenta con protección local para grupos de baterías.

4. Tiene una función de retroalimentación de estado para interruptores automáticos de caja moldeada.

5. El cableado de los componentes eléctricos dentro de la caja de alto voltaje es ordenado, estéticamente agradable y seguro, con cableado horizontal y vertical y separación de corriente fuerte y débil.

6. Tiene suficiente resistencia mecánica para evitar la deformación durante el transporte y la instalación.

7. Es resistente a la luz solar y a la corrosión y tiene una fuerte adherencia.

8. La caja de alto voltaje se somete a un riguroso control de calidad y pruebas funcionales antes de salir de fábrica para garantizar que esté libre de problemas de calidad y funcionales.

El armario combinador de CC conecta los grupos de baterías en paralelo y envía la corriente al PCS (convertidor bidireccional). Además, suministra energía a los componentes del BMS del sistema a través de la fuente de alimentación conmutada interna. La sección de control proporciona alimentación de CA a los equipos que la utilizan. contenedor de batería Proporciona alimentación ininterrumpida al sistema de gestión de baterías (BMS) a través del SAI interno. Además, integra información sobre el autoconsumo del sistema, la temperatura y la humedad interiores, y el estado de la seguridad contra incendios, y la carga al sistema BMS. Como armario de distribución principal del sistema, puede controlar, de forma automática o manual, el apagado de emergencia en caso de incendio u otra emergencia.

Descripción general de la función BMU:

1. Monitoreo en tiempo real del voltaje y la temperatura de cada batería;

2. Cálculo en tiempo real del SOC y SOH de cada batería;

3. El módulo cuenta con equilibrio activo bidireccional, lo que mejora la consistencia del paquete de baterías y extiende de manera efectiva la vida útil de la batería;

4. El módulo tiene salida de contacto seco para alarma en el sitio o control remoto;

5. El módulo tiene una interfaz de comunicación CAN para la transmisión de datos en tiempo real e información de alarmas, lo que permite el monitoreo remoto del paquete de baterías;

6. Diseño modular para una fácil instalación, uso y mantenimiento, con módulos aislados entre sí para una alta confiabilidad.

Si desea obtener más información sobre Greensun's sistema de almacenamiento de energía Soluciones, no dude en contactarnos!
